大型样本气相液氮系统

大型样本气相液氮罐

大型样本气相液氮系统为用户提供更安全、更智能的超低温液氮储存系统,罐体采用超低温专用不锈钢,自带脚轮和制动装置,大口径开口结合铰链式开启方式便于样本储存。基于微处理器的液氮温度及液位监控系统严密监控设备运行,确保样品安全。一体式折叠台阶、辅助工作台以及符合人体工效力学的盖子设计,可确保设备的使用安全性和简便性。可兼容气相和液相储存模式,即使在长时间开盖状况下也能保证整个罐子内部的温度均匀及稳定。为了达到更安全的运行,我们的设计可保证更低液氮消耗,更大的样本储存容量。

产品特点

兼容气相和液相两种储存模式,满足所有用户需求;

多种容积可供选择,满足客户使用需求;

兼容手动和自动两种补液控制模式,操作体验更灵活;

一键除雾功能,方便查找和取放样品;

多项人性化设计,操作更方便;

先进的温度、液位监控及报警系统,可实现联网监控;

热气旁路设计,减少罐体内部温度波动影响,保障样本安全

支持数据备份保存,可打印导出。

产品优势

液氮液位实时测量;可采用压差式或电容式测量系统,实时测量液氮液位高度,计算和显示每天液氮消耗量;传感器精度±10mm,分辨率1mm;具有液位实时显示和现场声光报警功能,可以设置和调整报警高液位和低液位;

罐内实时温度测量;罐内配置双铂金温度探头,位置为上下放置,可实时监测和显示罐底处温度和罐口处温度,精度为±1℃;具有声光报警功能,可设置和调整报警温度;当罐口或罐底温度达到或超过报警温度时,自动报警,提示管理者要关注温度传感器是否有故障或者需要校准;

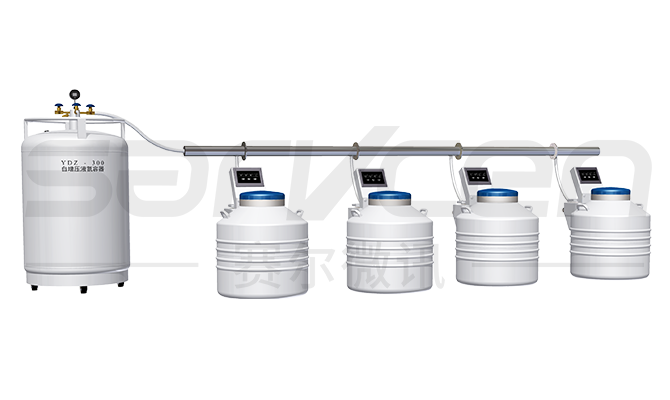

液氮填充系统;双电磁阀控制,分别承担自动灌注、过溢保护功能:当液位低于预设值时,电磁阀可自动开启进行液氮补充;当液位到达高液位点时,启动过溢保护功能,电磁阀自动关闭,防止液氮溢出;

配置热气旁路功能;液氮灌注时具有自动排气功能,在液氮灌注启动前将罐体内和管道内的升温氮气转移到环境中,避免加液过程中液氮罐发生温度波动;

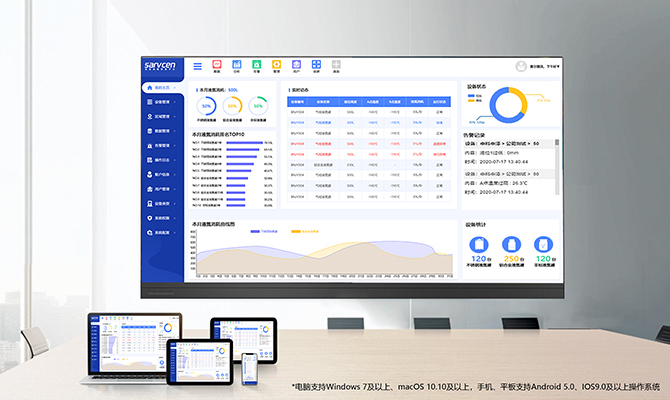

数据智能管理系统;支持物联网软件读取液氮罐温度、液位、氧浓度、电磁阀状态、报警等数据,且物联网软件支持手机微信小程序、PC 端网页双平台,同时支持手工核对功能及权限管理功能,数据采集周期从30 秒至1200 秒连续可调。

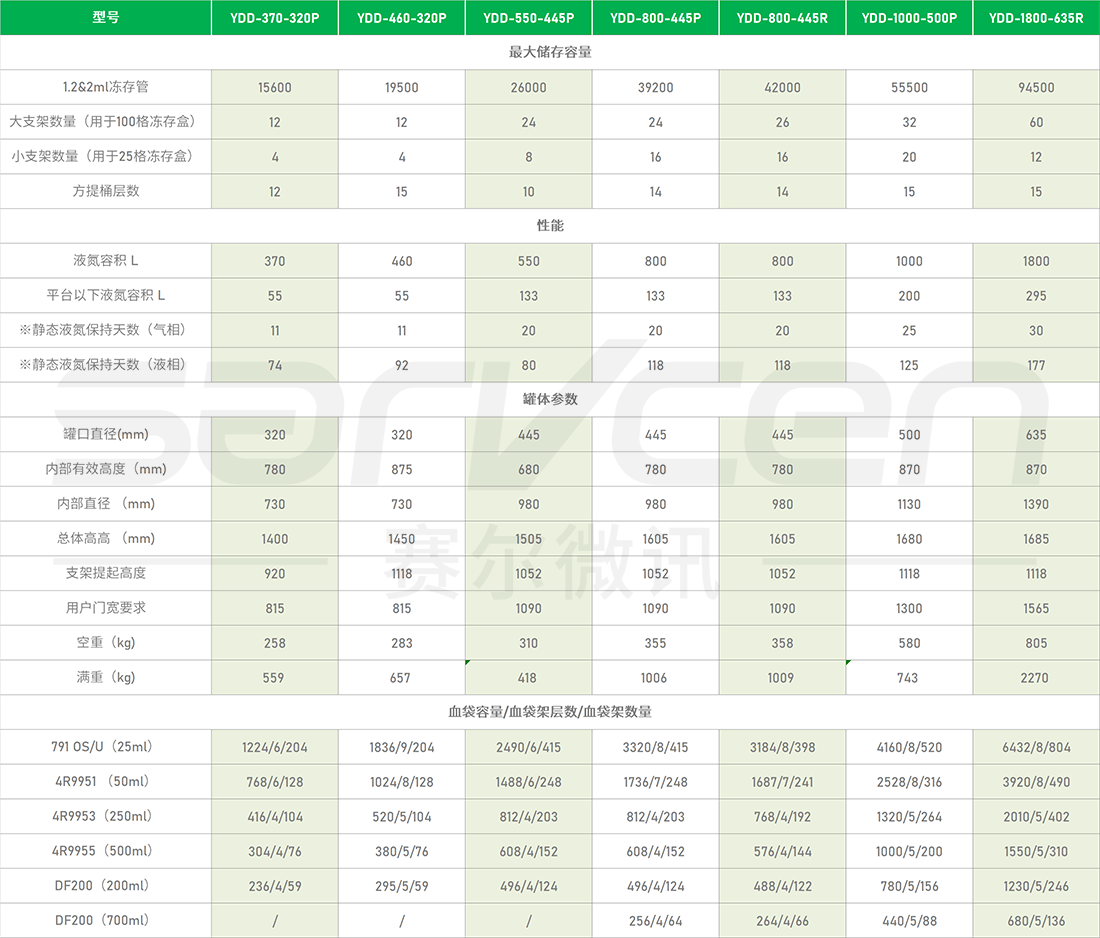

技术参数

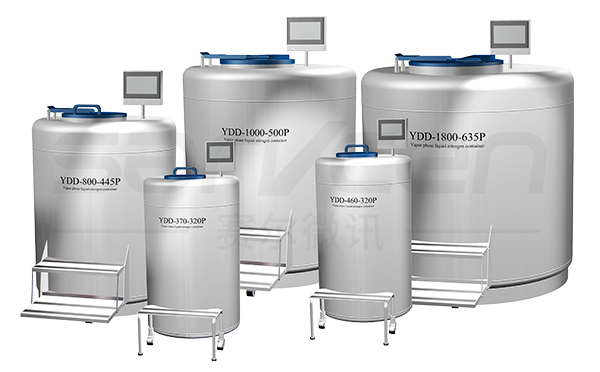

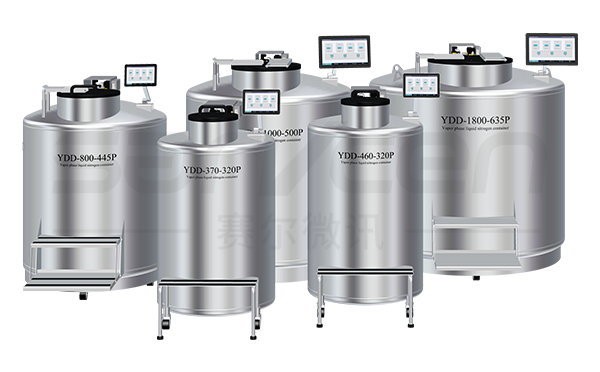

型号YDD-370-320PYDD-460-320PYDD-550-445PYDD-800-445PYDD-800-445RYDD-850-465PYDD-1000-465PYDD-1000-520PYDD-1300-635RYDD-1600-635RYDD-1800-635R
罐体参数
托盘底部液氮量(L)5555125133133165165200296296296
罐体有效容积(L)37046055080080089010311162134616341854
罐体口径(mm)317317445445445465465520635635635
内部有效高度(mm)708914590840840765889887617787906
罐体外径(mm)820820109010901090119011901256156515651565
罐体总高(mm)14001600140016501650160017001790150016501750
罐体空重(kg)211.5264310394.2394.2400495580724765805
罐体操作高度981971942108710879971050113084110111142
满载总重量(KG)51363875010401040111213191526218922302270
静态液氮保存天数(液相)749280118118130130125177177177
静态液氮保存天数(气相)1111171818252525303030
门宽要求≥mm850850114011401140121012101300161516151615
方形冻存盒内旋式冻存管最大存储数量
1.2、1.8、2ml内旋式冻存管数量1560019500280003920040600429005100055500630008190094875
5×5方提桶数量4416161241620121213
10×10方提桶数量1212242426323032606060
方提桶层数1215101414131515101315
血袋最大存储数量
25ml(791 OS/U)(盒子尺寸98*90*15mm)1732(7层*196)1472(8层*184)2448(6层*408)3264(8层*408)3184(8层*398)2996(7层*428)3852(9层*428)4788(9层*532)4812(6层*802)5614(7层*802)7218(9层*802)
50ml(4R9951)(盒子尺寸155*90*15mm)896(7层*128)1024(8层*128)1488(6层*248)1984(8层*248)1687(7层*241)1904(7层*272)2394(9层*272)3132(9层*348)2964(6层*494)3458(7层*494)4446(9层*494)
250ml(4R9953)(盒子尺寸200*140*15mm)400(4层*100)500(5层*100)588(3层*196)980(5层*196)1020(5层*204)832(4层*208)1020(5层*208)1340(5层*268)1164(3层*388)1940(5层*388)1940(5层*388)
500ml(4R9955)(盒子尺寸275*145*15mm)240(4层*60)410(5层*82)396(3层*132)660(5层*132)791(5层*158)464(4层*116)520(5层*116)900(5层*180)654(3层*218)872(4层*218)1090(5层*218)

※静态蒸发率和静态保持时间为理论值,实际蒸发量和保持时间将受到使用情况、大气状况和制造公差影响。
